CSM900A超声波探伤仪能够快速便捷、无损伤、精确地进行工件内部多种缺陷，如金属材料内部气孔、裂纹、焊缝的未熔合和未焊透等的检测、定位、评估及诊断，CSM900A超声波探伤仪广泛应用于科研、电力、石化、汽车、军工、钢结构、锅炉、管道、压力容器、铁路交通等诸多领域。它是无损检测行业的必备仪器。

CSM900A超声波探伤仪详细介绍

CSM900A超声波探伤仪具有“更简易的菜单、更丰富的探伤功能、更人性化的人机对话模式，便携性、耐用性、可靠性、运行稳定性更强，速度运行更快”的显著特点，济南三木科仪公司会为您提供持续的软件更新，让超声波探伤仪功能更强大，更能满足您的需求，实现您“标准化”及“个性化”的探伤设想。

CSM900A超声波探伤仪可靠性高，稳定性好，可以全面客观的采集和存储数据，并对采集到的数据实时处理或后处理（如打印数据或出具报告），对信号进行时地域、频域或图像分析，还可通过模式识别对工件质量进行分级，减少人为因素影响，提高了检索的可靠性和稳定性。使用三木科仪公司专业的超声波探伤仪通讯软件可以轻松实现对探伤数据进行存储、调出、打印与计算机通讯传输等操作，并可以直接打印出探伤报告。

功能特点

■主从式菜单，数码飞梭旋钮，操作便捷

■双核CPU：为探伤速度提供了强劲动力

■500个独立探伤通道

■内置多种探伤标准和曲线，调出即可工作，易学易用

■集超声检测、测厚双重功能于一机

■真彩显示器：多种颜色可选、亮度可调

■高速USB和RS232两种接口与计算机通讯

■PC-utsoft实时彩色拷屏，并可自动生成探伤报告

■实时显示SL、EL、GL、RL定量值

■大容量、高性能锂电池，连续工作7-10小时

■手带、挂带、腰带，更适合于现场、野外、高空作业

■体积小、重量轻，便于现场操作

应用行业

广泛应用于科研、电力、石化、冶金、铸造、汽车、机械、军工、钢结构、锅炉、管道、压力容器、航空航天、铁路交通等诸多领域的制造、生产、质控环节上，受到了客户的一致好评，实现了良好的经济效益和社会效益。

探伤功能

●DAC：曲线自动生成并可以分段制作，取样点不受限制，并可进行修正与补偿，满足任意标准；随增益改变自由浮动

●半跨距：清晰分辨回波次数

●曲线包络和波峰记忆：实时检索并记录缺陷最高波

●曲面修正：曲面工件探伤，修正曲率换算

●自动校准：自动测试“探头零点”、“K值”、 “前沿”及“材料声速”

●自动显示缺陷回波位置（深度d、水平p、距离s、波幅、当量dB、孔径φ值）

●自由切换三种标尺（深度d、水平p、距离s）

●自动增益：自动将波形调至屏高的80%

内置探伤标准

●GB/T 11345-2013

●NB/T 47013.3-2015，也可根据用户需求置入标准

缺陷定位、定量、定性分析

●缺陷定位：实时显示深度D、水平值P、声程值S

●缺陷定量：实时显示SL、EL、GL、RL定量值

●缺陷定性：通过波形，人工经验判断

超声收发与能量放大

●发射能量：低、中、高

●输出阻尼：50、75、150、500

●频带范围：0.2～20MHz

包括0.2-1 MHz，0.5-5 MHz ，2-20 MHz三个频带

●检波方式：正半波、负半波、全波、射频

●收发模式：单晶、双晶、穿透

●硬采样频率为160MHZ，波形高度保真

●重复发射频率：20-1000HZ

●闸门信号：单闸门、双闸门，峰值或边缘读数

●增益调节：手动调节110dB（0.1dB、0.5dB、1dB、 2dB、6dB、12dB步进）或自动调节

声光报警

●闸门报警：进波报警、失波报警

●DAC报警：自由设置SL、EL、GL、RL报警

●报警形式：声音报警、发光二极管（光）报警

内存

●内存500个探伤通道：存储校准参数及探伤标准，需要时可自由调出，无需携带试块

●内存500个A扫波形，实现存储、调出、打印与计算机通讯传输。

显示屏

●高清晰TFT彩色液晶显示屏，分辨率：320×240

●LED背光、高亮度、强光下清晰显示

●5.7英寸（122.0×92.0）大屏幕，无视角

●刷新频率高于100HZ，无拖影，高速探伤不漏检

控制接口

●控制方式：英文输入，键盘输入，单手控制，操作方式类似于手机。

●探头接口：BNC（(标配）或Lemo（选配）

●有线传输：高速USB-RS232接口与计算机通讯

电源

●大容量5200mAh锂电池，无记忆效应、连续工作7-10小时，或交流220V供电

●双电双充（边充电边工作，或座充充电），满足现场长时间探伤需求

其它

●时钟记录：实时记录探伤日期、时间，并存储

●文件名称：英文、数字及特殊符号组成

●功能升级：支持远程诊断或主机程序在线升级

可选配

●AVG（DGS）：铸锻件探伤工具，自动计算缺陷φ值

●双孔法校准：让超声波探伤仪校准更方便

●无线传输：可通过无线WIFI连接Internet，将探伤数据传输至计算机

●裂纹测高：满足特殊情况下裂纹高度检测的要求

●全息存储：调出存储的波形，移动闸门可进一步分析缺陷

●虚拟键盘：实现了探伤仪主机的PC 的双向控制，更适合探伤培训及远程探伤监控

技术参数

扫描范围：  0～14000mm（钢纵波）

工作频率：  0.2MHz～20MHz

垂直线性误差：  ≤3%

水平线性误差：  ≤0.1%

灵敏度余量：  ＞62dB（深200mmΦ2平底孔）

分 辨 力：  ＞42dB（5N14）

动态范围：  ≥32dB

噪声电平：  ＜8%

硬采样频率：  160MHz

重复发射频率：  20~1000HZ

声速范围：  100～20000（m/s）

工作方式：  单晶探伤、双晶探伤、穿透探伤

数字抑制： （0～80）%，不影响线性与增益

工作时间：  连续工作7小时以上（锂电池）

环境温度：（-20～70）℃（参考值）

相对湿度： （20～95）% RH

外型尺寸：  230×150×45（mm）

主机重量：  1.0Kg（含锂电池）

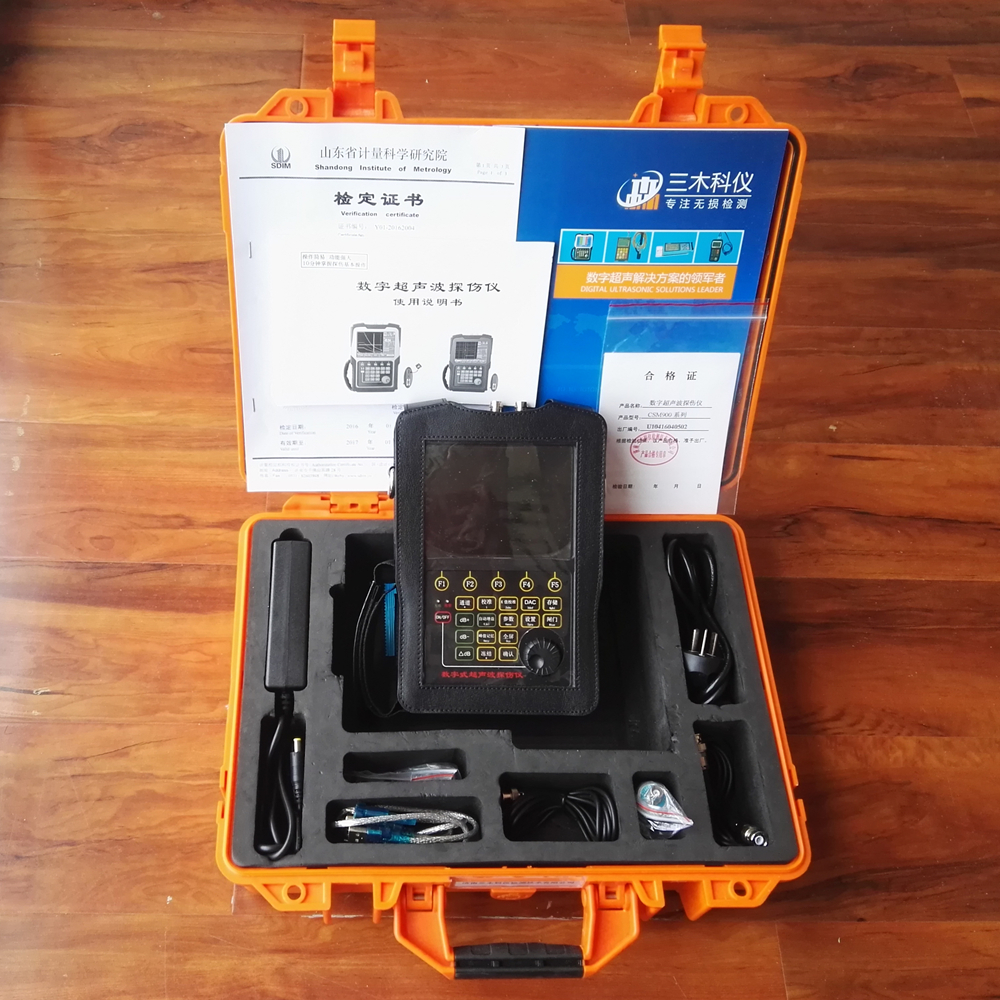

标准配置

1.主机             1台

2.直探头          1只

3.斜探头          1只

4.探头线          2根

5.电源适配器   1个

6.锂电池          1组

7.说明书          1本

8.合格证、保修卡、装箱卡 1份

选配件

1.仪器包、挂带、腰带（赠送）

2.PC通讯软件、通讯电缆（赠送）

3.超声波试块（单独购买）

4.笔记本电脑（单独购买）

焊缝探伤方法：垂直于焊口锯齿形扫查
